DXF 图层 / 块查看器

项目地址：YQisme/cad_view

基于 ezdxf 解析 AutoCAD DXF 图纸，FastAPI 提供几何 JSON 数据，Vue 3 + Canvas 2D 在浏览器中渲染，并通过眼睛图标控制图层与块的显示/隐藏。

适用于建筑、机电、弱电等 CAD 图纸的快速预览与图层筛选，无需安装 AutoCAD；在 CAD 中导出 DXF 后放入 dxf/ 目录即可使用。

应用场景

典型工作流：在 CAD / BIM 中 导出 DXF（或上传 DWG 自动转换）→ 放入 dxf/ → 启动本查看器 → 按任务隐藏无关图层 / 块 → 缩放定位到关心区域 → 与孪生大屏、BIM 交付包或截图一并用于交底与归档。

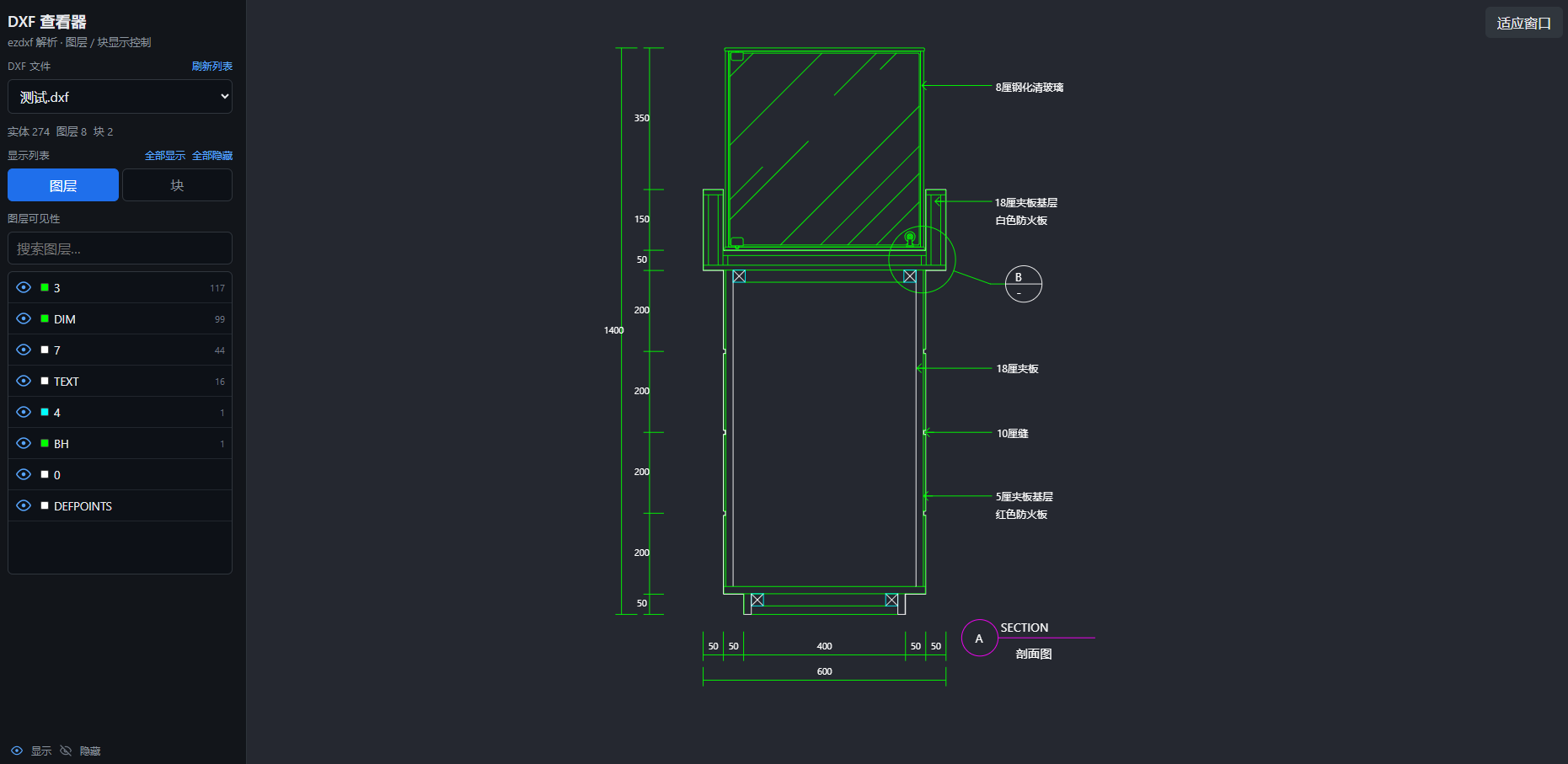

效果展示

启动前后端后，在浏览器中可完成：

• 左侧切换 DXF 文件、按图层/块显示或隐藏、搜索与批量操作
• 右侧 Canvas 预览：滚轮缩放、拖拽平移、「适应窗口」复位
• 支持中文文件名与大体量图纸（解析结果带磁盘缓存，二次打开更快）

目录

• DXF 图层 / 块查看器
  • 应用场景
  • 效果展示
  • 目录
  • 功能特性
  • 技术栈
  • 项目结构
  • 环境要求
  • 快速启动
    • 1. 后端
    • 2. 前端
    • 3. 验证图纸是否可用
  • 使用说明
  • DWG 转 DXF（无需打开 CAD）
    • 安装 ODA File Converter
    • 方式一：页面上传（推荐）
    • 方式二：命令行批量转换
    • 方式三：在 CAD 中手动导出
  • 从 CAD 导出 DXF
    • 导出前须知
    • Autodesk AutoCAD
    • 中望 CAD（ZWCAD）
    • 浩辰 CAD（GstarCAD）
    • 天正建筑 / 天正机电等（基于 AutoCAD 平台）
    • BricsCAD / LibreCAD / DraftSight
    • 推荐导出检查清单
    • 导出常见问题（CAD 侧）
  • 添加与管理图纸
  • API
  • 缓存机制
  • 支持的实体类型
  • 生产构建
  • 架构说明
  • 常见问题

功能特性

• DXF 解析：后端读取 dxf/ 目录下的 .dxf，导出图层、块定义、模型空间实体与包围盒
• DWG 支持：上传 .dwg 可勾选自动转换；提供 scripts/dwg_to_dxf.py 批量转 DXF
• 多级缓存：内存缓存 + backend/.cache/dxf/ 磁盘缓存，大文件二次加载显著加速
• Canvas 渲染：线段、多段线、圆、弧、填充、文字、块引用（含嵌套块展开）等
• 图层 / 块控制：左侧列表切换可见性，支持搜索与批量显示/隐藏
• 交互操作：滚轮缩放（以鼠标为中心）、拖拽平移、「适应窗口」一键复位
• 性能优化：Web Worker 块展开、视口空间网格索引、requestAnimationFrame 合并重绘、GZip 压缩 API 响应

技术栈

项目结构

test/
├── dxf/                              # DXF 图纸目录（放置或导出到此）
│   ├── Drawing1.dxf
│   ├── Drawing2.dxf
│   ├── 会所强弱电、水位图.dxf
│   └── 餐厅装修施工图.dxf
├── scripts/
│   └── dwg_to_dxf.py                 # 批量 DWG → DXF（需 ODA File Converter）
├── backend/
│   ├── app.py                        # FastAPI 路由、上传、CORS、GZip
│   ├── dwg_convert.py                # DWG→DXF（ezdxf odafc / ODA）
│   ├── dxf_parser.py                 # ezdxf 解析 → JSON（PARSER_VERSION）
│   ├── dxf_cache.py                  # 解析结果磁盘缓存
│   ├── requirements.txt
│   └── .cache/dxf/                   # 自动生成，已加入 .gitignore
└── frontend/
    ├── index.html
    ├── vite.config.js                # 开发代理 /api → 后端
    ├── package.json
    └── src/
        ├── App.vue                   # 侧边栏、文件选择、图层/块列表
        ├── api/dxf.js                # 后端 API 封装
        ├── utils/geometry.js         # 块展开、包围盒、空间索引
        ├── workers/
        │   └── dxfPrepare.worker.js  # Worker：块展开与 bbox 预计算
        └── components/
            ├── DxfCanvas.vue         # Canvas 渲染与交互
            └── EyeToggle.vue         # 眼睛图标切换

说明：查看器解析 .dxf。项目支持 .dwg 上传并自动转为 DXF（需安装免费的 ODA File Converter），也可在 CAD 中手动导出 DXF，或使用命令行脚本 scripts/dwg_to_dxf.py 批量转换。

环境要求

快速启动

需同时启动后端与前端。

1. 后端

cd backend
pip install -r requirements.txt
python app.py

默认地址：http://127.0.0.1:8000

健康检查：http://127.0.0.1:8000/api/health → {"ok":true}

也可使用：

cd backend
uvicorn app:app --reload --host 127.0.0.1 --port 8000

请在 backend/ 目录下执行上述命令，确保能正确导入 dxf_parser、dxf_cache 等模块。

2. 前端

cd frontend
yarn          # 或 npm install
yarn dev      # 或 npm run dev

浏览器打开：http://localhost:5173

前端通过 Vite 将 /api 代理到后端，必须先启动后端再访问页面。

请通过 Vite 开发地址（5173） 访问，不要直接双击打开 frontend/dist/index.html，否则 /api 无法代理，文件列表与解析请求会失败。

3. 验证图纸是否可用

# 列出 dxf/ 下文件
curl http://127.0.0.1:8000/api/files

# 解析指定文件（将文件名换成你的）
curl "http://127.0.0.1:8000/api/dxf/parse?file=Drawing1.dxf"

返回 JSON 且含 bounds、layers、entities 即表示导出与解析正常。首次解析大文件可能需数十秒，之后会命中磁盘缓存。

使用说明

显示逻辑

• 图层：隐藏后，该图层上的实体（含块内同图层几何）不再绘制
• 块：隐藏后，该块的所有 INSERT 实例及其展开几何不再绘制
• 图层与块规则同时生效（例如块已显示但所在图层被隐藏，仍不绘制）
• 加载 DXF 时，CAD 中关闭的图层（on: false）会默认在查看器中隐藏

DWG 转 DXF（无需打开 CAD）

安装 ODA File Converter

1. 打开 ODA File Converter 下载页 安装（Windows / macOS / Linux）。
2. Windows 默认路径：C:\Program Files\ODA\ODAFileConverter\ODAFileConverter.exe。
3. 若安装在其他位置，可设置环境变量 ODAFC_WIN_EXEC_PATH 指向该 exe（或在 ezdxf 配置中设置 odafc-addon → win_exec_path）。
4. 启动后端后访问 GET /api/converter/status，available: true 表示可自动转换。

方式一：页面上传（推荐）

1. 左侧 上传 DXF / DWG，选择本地 .dwg 或 .dxf。
2. 勾选 DWG 自动转为 DXF（默认开启）；上传成功后下拉框会出现同名 .dxf 并自动加载。
3. 若未安装转换器，仍可上传 DXF；DWG 可先保存，再用下方脚本转换。

方式二：命令行批量转换

# 转换 dxf/ 目录下全部 .dwg
python scripts/dwg_to_dxf.py

# 转换单个文件
python scripts/dwg_to_dxf.py "dxf/某图纸.dwg"

# 指定 DXF 版本（默认 ACAD2010，可用环境变量 DXF_DWG_VERSION）
python scripts/dwg_to_dxf.py --version ACAD2007

方式三：在 CAD 中手动导出

见下文「从 CAD 导出 DXF」。

从 CAD 导出 DXF

导出前须知

Autodesk AutoCAD

方法一：另存为（常用）

1. 打开 DWG 图纸，确认在 模型 选项卡（Model）。
2. 文件 → 另存为（或 SAVEAS）。
3. 文件类型 选择 AutoCAD DXF (*.dxf)。
4. 点击 工具 或 选项（因版本而异）：
   • 格式选 ASCII（若有）；
   • 版本选 2010 DXF 或 2007 DXF。
5. 保存到本项目的 dxf/ 目录（或先存到桌面再复制进去）。

方法二：导出（部分版本）

1. 输出 选项卡 → 导出 → 其他格式。
2. 文件类型选 DXF，按向导选择模型空间、版本后保存。

AutoCAD 命令行（可选）

SAVEAS
; 在对话框中选择 DXF，版本 2010

中望 CAD（ZWCAD）

1. 文件 → 另存为。
2. 类型选 DXF (*.dxf)。
3. 在版本下拉框中选择 2010 或 2007。
4. 若有 ASCII / 二进制 选项，选 ASCII。
5. 保存至 dxf/ 目录。

浩辰 CAD（GstarCAD）

1. 文件 → 另存为 → 文件类型 DXF。
2. 版本建议 2010 DXF 或 2004/2007 DXF。
3. 确认当前为 模型空间 再保存。

天正建筑 / 天正机电等（基于 AutoCAD 平台）

1. 在天正或 AutoCAD 中打开项目图，执行天正相关 图层整理 / 图块清理（按需）。
2. 使用底层 AutoCAD 的「另存为 → DXF」 流程导出（不要只留天正自定义对象而不转换）。
3. 若导出后在本查看器中缺少管线或标注，可在 CAD 中执行 炸开（Explode） 或 对象转换 后再导出（会增大文件、丢失部分块结构，仅作兜底）。

BricsCAD / LibreCAD / DraftSight

• BricsCAD：与 AutoCAD 类似，另存为 → DXF 2010。
• LibreCAD：文件 → 另存为，格式选 DXF R27 或 R24。
• DraftSight：文件 → 另存为 → DXF，版本选 2010 或 2018。

推荐导出检查清单

导出完成后，建议逐项确认：

• 扩展名为 .dxf，且已放入项目 dxf/ 文件夹
• 用本查看器或 curl 能成功解析（见 快速启动 §3）
• 主要建筑/机电图层、图块在左侧列表中可见
• 文字、填充、块引用显示正常（异常时见 常见问题）
• 文件名尽量简短；中文文件名支持，但跨机器拷贝时注意编码一致

导出常见问题（CAD 侧）

添加与管理图纸

1. 将 .dxf 放入项目根目录下的 dxf/ 文件夹（目录不存在时，后端首次列出文件时会自动创建）。
2. 刷新浏览器页面，或在左侧点击 刷新列表（页面也会定时扫描新文件）。
3. 默认优先加载 Drawing1.dxf（若存在）；也可通过 GET /api/files 的 default 字段获知默认文件。

命名建议

• 支持中文与空格，例如 会所强弱电、水位图.dxf。
• API 会对文件名做 URL 编码，无需手动处理。
• 请勿将 DXF 放在 dxf/ 以外的路径；后端仅允许读取 dxf/ 内文件，防止路径穿越。
• 避免将 CAD 临时锁文件（如 .dwl、.dwl2）当作图纸使用。

API

GET /api/files 示例

{
  "files": ["Drawing1.dxf", "Drawing2.dxf", "会所强弱电、水位图.dxf"],
  "default": "Drawing1.dxf",
  "dxfDir": "E:/.../test/dxf",
  "scannedAt": "2026-05-28T02:00:00+00:00"
}

解析结果主要字段

{
  "bounds": { "min": [x, y], "max": [x, y] },
  "layers": [{ "name": "...", "color": "#RRGGBB", "aci": 7, "on": true }],
  "blocks": ["块名", "..."],
  "blockDefinitions": { "块名": [/* 块内实体 */] },
  "entities": [/* 模型空间实体 */],
  "stats": { "entityCount": 0, "layerCount": 0, "blockCount": 0 }
}

缓存机制

为加快大图纸重复打开速度，解析结果有两级缓存：

• 修改 DXF 源文件后，缓存会自动失效并重新解析。
• 升级解析逻辑后，请删除 backend/.cache/dxf/ 或等待版本号变更触发失效。
• 缓存目录已写入 .gitignore，无需提交到 Git。

前端在 Worker 中完成块展开与包围盒计算；Worker 不可用时自动回退到主线程同步处理。

支持的实体类型

未列入上表的实体类型（如部分自定义对象、光栅图像）可能不会显示；请在 CAD 中转换为基本几何后再导出。

生产构建

# 前端静态资源
cd frontend
yarn build    # 或 npm run build，输出到 frontend/dist

# 后端 API（示例：监听所有网卡）
cd backend
uvicorn app:app --host 0.0.0.0 --port 8000

部署时注意：

• 将 dxf/ 与后端一同部署到服务器，或挂载为数据卷。
• 若前端静态资源与 API 不同域，需配置 CORS 或反向代理（开发环境已启用 CORS *）。
• 生产环境可将 Nginx 等反向代理：/api → 后端，/ → frontend/dist。
• 大图纸首次解析仍可能较慢，建议在部署机预留 backend/.cache/ 磁盘空间。

Nginx 反向代理示例（片段）

location /api/ {
    proxy_pass http://127.0.0.1:8000/api/;
}

location / {
    root /path/to/frontend/dist;
    try_files $uri $uri/ /index.html;
}

架构说明

dxf/*.dxf
   │
   ▼
dxf_parser.py ──→ JSON（图层 / 块 / 实体 / 包围盒）
   │                    ▲
   │              dxf_cache.py（磁盘）
   │                    ▲
   │              app.py 内存缓存
   ▼
FastAPI  /api/dxf/parse  （GZip）
   │
   ▼
Vue  App.vue ──→  DxfCanvas.vue
                  ├── dxfPrepare.worker.js   块展开 + bbox（toRaw 后 postMessage）
                  ├── expandInserts()        Worker 失败时主线程回退
                  ├── SpatialGrid            视口空间索引
                  └── Canvas 2D              绘制可见实体

渲染性能策略

1. 块展开与包围盒在数据加载时一次性计算（Worker 或主线程）
2. 缩放/平移通过 Canvas setTransform 统一变换，避免逐点坐标换算
3. requestAnimationFrame 合并同一帧内的多次滚轮/拖拽事件
4. 视口裁剪：仅绘制当前可见区域内的实体，放大局部时减少绘制量

常见问题

页面显示「无法获取文件列表」或加载失败

• 确认后端已启动：http://127.0.0.1:8000/api/health 返回 {"ok":true}
• 确认 DXF 位于 dxf/ 目录，而非项目根目录或其他路径
• 确认前端 dev 服务已启动，且浏览器访问的是 Vite 地址（5173），以便 /api 代理生效
• 终端若出现 ECONNREFUSED 127.0.0.1:8000，说明后端未运行或已崩溃，请先启动 python app.py

后端启动报错 No module named 'dxf_cache'

• 在 backend/ 目录执行 python app.py，不要从项目根目录直接运行
• 确认存在 backend/dxf_cache.py

侧边栏有数据，但画布一片空白

• 打开浏览器开发者工具（F12）→ Console，查看是否有红色报错
• 确认未直接打开 dist/index.html，应通过 yarn dev 或配置好反向代理后访问
• 点击右上角 适应窗口；尝试滚轮缩放或拖拽，排除视图在图纸范围外
• 检查是否误将图层/块全部隐藏

下拉框没有新放入的文件

• 刷新页面或点击「刷新列表」；后端会扫描 dxf/*.dxf
• 确认扩展名为小写 .dxf

解析返回 404

• 检查 file 参数是否仅为文件名（如 Drawing1.dxf），不要带 dxf/ 前缀
• 确认文件确实存在于 dxf/ 目录

解析返回 500

• 查看响应 detail 字段；常见原因为 DXF 损坏、版本过新或含不支持对象
• 在 CAD 中另存为 DXF 2007/2010 ASCII 后重试

上传 DWG 失败或提示未安装转换器

• 安装 ODA File Converter 后重启后端
• 检查 GET /api/converter/status 中 available 是否为 true
• 或取消勾选自动转换，仅保存 DWG，再运行 python scripts/dwg_to_dxf.py

文字显示异常

• 依赖系统已安装中文字体（如 Microsoft YaHei、PingFang SC、SimSun）
• CAD 导出时尽量使用 TrueType 或常见 SHX 字体

图纸很大时仍然较慢

• 首次解析会写入磁盘缓存，第二次打开同一文件会快很多
• 在查看器中隐藏不需要的图层/块
• 在 CAD 导出前精简图层与块
• 当前为全量 JSON 加载，超大图纸可考虑后续做分块或后端预处理

修改 DXF 后查看器仍显示旧内容

• 保存 DXF 后刷新页面；磁盘缓存会按文件修改时间自动失效
• 若仍异常，可手动删除 backend/.cache/dxf/ 后重试

从 CAD 导出后与本机 AutoCAD 显示不一致

• 本查看器为 2D 预览，不执行 AutoCAD 全部渲染规则
• 复杂线型、渐变、部分代理对象可能简化或忽略
• 以「图层/块是否可辨、主要几何是否完整」为验收标准即可
